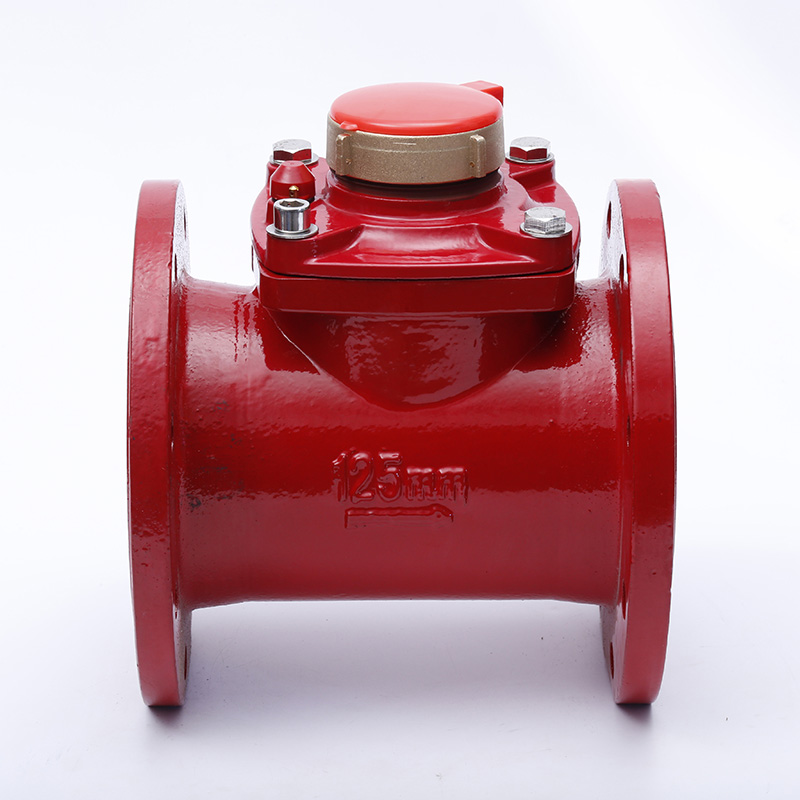

Pervanesu sayaçlarıWoltmann su sayaçları olarak da bilinen, geniş çaplı borularda (DN80-DN200) kullanıma uygun hız tipi su sayacı türüdür. Yüksek akış kapasitesine ve düşük basınç kaybına sahiptirler. Peki pervaneli su sayaçları nasıl çalışır? Farklı türleri nelerdir?
Döner kanatlı su sayaçları (DN15-DN65) gibi pervaneli su sayaçları da bir tür hız tipi su sayacıdır. Su sayacın içine aktığında, sayacın pervane şeklindeki pervanesine kendi ekseni boyunca çarparak dönmesine ve dışarı akmasına neden olur. Pervanenin hızı suyun hızıyla orantılıdır. Redüksiyon dişlisinden geçtikten sonra sayaçtan geçen toplam su miktarı bir gösterge üzerinde gösterilir.
Pervanesu sayaçlarıyatay ve dikey olmak üzere iki kategoriye ayrılır. Çin'de kullanılan endüstriyel sayaçların çoğu yatay pervaneli sayaçlardır. Ek olarak, sökülebilir yatay pervaneli su sayacı (kuru tip) de ürün serilerinden biri haline gelmiş ve geniş ölçüm akış aralığı, güçlü parça çok yönlülüğü ve su beslemesini durdurmadan veya sayacı çıkarmadan kurulum ve bakım yeteneği nedeniyle kullanıcılar arasında popüler olmuştur.
| Özellik/Parametre | Sarmal Tip Su Sayacı | Vidalı Su Sayacı |
|---|---|---|
| Çalışma Prensibi | Her ikisi de pervanenin dönüşünü etkileyen su akışına ve ardından su tüketimi ölçümü için dönüş sayısını saymak üzere dişli yavaşlama mekanizmasına güvenir. | Her ikisi de pervanenin dönüşünü etkileyen su akışına ve ardından su tüketimi ölçümü için dönüş sayısını saymak üzere dişli yavaşlama mekanizmasına güvenir. |
| Akışa Göre Mil Yönü | Dönme ekseni suyun akış yönüne diktir. | Dönme ekseni suyun akış yönüne paraleldir. |
| Pervane Montaj Yöntemi | Rotor üzerine birkaç radyal dönen kanat monte edilmiştir. | Rotor üzerine birkaç sarmal kanat monte edilmiştir. |
| Ölçüm Doğruluğu | Daha yüksek ölçüm doğruluğu. | Daha düşük ölçüm doğruluğu. |
| Basınç Düşüşü | Önemli bir basınç düşüşüne neden olması muhtemeldir. | basınç düşüşüne neden olması muhtemel değildir. |
| Akış Kapasitesi | Daha düşük akış kapasitesi. | Daha yüksek akış kapasitesi. |
| Dış görünüş | İnce bir orta bölüm ve konik uçlarla ortak görünüm. | Düz bir çizgi oluşturan tutarlı görünüm. |
| Uygulama Alanı | Piyasada daha yaygın olup, yerleşim alanları ve alışveriş merkezleri gibi su talebinin az olduğu yerler için uygundur. | Endüstriyel yerler, tarımsal sulama ve büyük ölçekli su kullanım yerleri için daha uygundur ve bakımı daha kolaydır. |
Uygun bir kurulum yeri seçin:su sayacıPlastik bileşenlerin deformasyonunu önlemek için kuru, iyi havalandırılan, doğrudan güneş ışığı ve nemden uzak bir odaya monte edilmelidir. Borunun tamamen su ile dolu olduğundan, sayaç içerisinde hava kabarcığı birikmediğinden ve borunun en yüksek noktasına montaj yapılmadığından emin olunuz.
Boru Hattının Hazırlanması: Su sayacı girişine boru ile aynı kesitte, sayaç çapının en az beş katı kadar düz bir boru kesiti döşeyin. Su sayacı çıkışına sayaç çapının en az iki katı kadar düz bir boru kesiti takın. Su sayacının giriş ve çıkış bağlantı borularının daralmadığından ve su akış yönünün borunun akış yönü ile aynı hizada olduğundan emin olun. Ayrıca su sayacının zarar görmemesi için boruların pislikten arındırılmış olması gerekir.
Vana ve Filtrelerin Montajı: Su sayacının sökülmesini ve değiştirilmesini kolaylaştırmak için bir vana ile birlikte monte edilmesi gerekmektedir. Sayacı yabancı maddelerden ve su basıncı şokundan korumak için akış kontrol cihazlarının (vanalar gibi) ve filtrelerin takılması da önerilir.
Kurulum Özellikleri:su sayacıbelirtilen yönde kurulmalıdır. Örneğin küçük çaplı döner kanatlı su sayaçlarının yatay olarak monte edilmesi gerekmektedir. Bunları ileri, geri veya sola, sağa eğmek hassasiyeti azaltabilir. Kurulumdan sonra, yüksek hızlı hava akışının sayaca zarar vermesini önlemek için boruyu dolduracak şekilde suyu yavaşça boşaltın. Kalibrasyon ve muayene: Doğru ölçüm sağlamak için su sayaçlarının kurulumdan önce kalibre edilmesi gerekir. Kurulumdan sonra su sayacının çalışması düzenli olarak kontrol edilerek herhangi bir arıza olmadığından emin olunmalıdır.
